Kołnierz luźny do rur PE PN-ISO 9624 ocynkowany

Kołnierz luźny do rur PE PN-ISO 9624 ocynkowany
PN 10 | PN 16

Opis

PN 10

Kołnierz luźny do rur PE

Oznaczenie kołnierza luźnego do rur PE, o wielkosci nominalnej DN200, dla nominalnej średnicy zewnętrznej rury PE 225, ocynkowanego, wykonanego z materiału S235JR:

Kołnierz luźny do rur PE ocynk PN-ISO 9624 / DN200/225 / PN10 / S235JR

  PN10

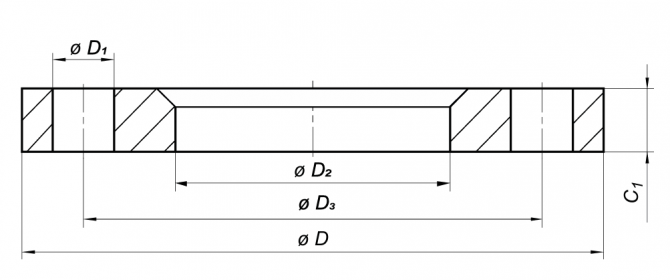

DN Nominalna średnica zewnętrzna rury Wymiary kołnierza Otwory Masa (7,85 kg/dm³) kg
D D2 D3 C1 Średnica otworów D1 Liczba Gwint
200 200 340 235 295 20 22 8 M20 6,96
200 225 340 238 295 20 22 8 M20 6,78
250 250 395 288 350 24 22 12 M20 9,95
250 280 395 294 350 24 22 12 M20 9,43
300 315 445 338 400 26 22 12 M20 12,49
350 355 505 376 460 28 22 16 M20 18,27
400 400 565 430 515 32 26 16 M24 24,35
450 450 615 470 565 34 26 20 M24 29,77
500 450 670 517 620 38 26 20 M24 39,36
500 500 670 533 620 38 26 20 M24 35,41
600 560 780 618 725 42 30 20 M27 53
600 630 780 645 725 42 30 20 M27 45
700 710 895 740 840 50 30 24 M27 71,43
800 800 1015 843 950 56 33 24 M30 101,26
900 900 1115 947 1050 62 33 28 M30 120,7
1000 1000 1230 1050 1160 68 36 28 M33 161,4



Powłoka galwaniczna posiada atest PZH.



PN 16

Kołnierz luźny do rur PE

Oznaczenie kołnierza luźnego do rur PE, o wielkosci nominalnej DN100, dla nominalnej średnicy zewnętrznej rury PE 110, ocynkowanego, wykonanego z materiału S235JR:

Kołnierz luźny do rur PE ocynk PN-ISO 9624 / DN100/110 / PN10 / S235JR

Do pobrania

PDF icon Kołnierz luźny do rur PE PN-ISO 9624 ocynkowany PN10
PDF icon Kołnierz luźny do rur PE PN-ISO 9624 ocynkowany PN16
